Gestaltungsleitfaden Stülpdeckelschachtel – Spielkartenbox 1

1  Format und Größen

2  Dateivorlagen

3  Layout und Gestaltung

4  Bilder und Auflösung

5  Farben

6  Schriften

7  Pflichtangaben

8  Druckdaten:

Zurück zur Format-Übersicht

Hilfe bei der Druckdatenerstellung benötigt?
Nutzen Sie unseren Grafikservice (kostenpflichtig).

Außenmaß:
100 x 133 x 20 mm (BxHxT)

Innenmaß:
94 x 127 x 20 mm (BxHxT)

Anderes Format wählen
Welches Spiel passt in diese Box?

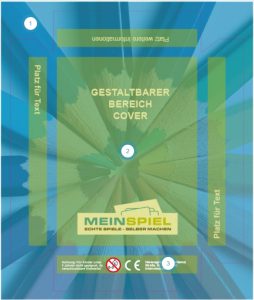

1  Format und Größen

(1) Dokumentengröße:

  • 175 x 207 mm (2067 x 2445 Pixel– 300 dpi)

(2) Gestaltbarer Bereich:

  • Farbe oder Hintergrundmotiv
    • Komplette Datei bis zum Rand füllen
  • Wichtigen Bildelemente wie Texte etc.
    • Nur innerhalb der grün markierten gestaltbaren Bereiche (oben und an den 4 Seiten) platzieren.
    • D.h. diese Elemente sollten ca. 3 mm Abstand zur Stanzkontur einhalten.

  • Trotz höchster Präzision bei Druck und Verarbeitung kann technisch bedingt bis zu 1,5 mm Toleranz entstehen. Daher schützen unsere Vorgaben vor unschönem Motiv-Versatz oder angeschnittenen Bildteilen, die bei Nichteinhalten der Vorgaben später kein Reklamationsgrund sind.

2  Dateivorlagen

Adobe InDesign

Box-1-Vorlage.idml

Adobe Illustrator

Box-1-Vorlage.eps

Adobe Photoshop

Box-1-Vorlage.psd

Canva (Online-Tool)
Anleitung
Canva - Grafik-Tool

Boxvorlage 1

(Behelfslösung, falls keine Profi-Software vorhanden)

Datenblatt mit den Maßen zur Gestaltung: Download Datenblatt

Möchten Sie auch das Bodenteil der Schachtel (Ab 100 Spiele bei individuellem Angebot)  gestalten, erhalten Sie die Vorlage direkt von Ihrer Ansprechperson zu Ihrem Auftrag bei uns.

  1. Generell: Abstände, Farben und Sprungmarken in den Überschriften anpassen (wie hier oben)

2. Vorlagen links so einbauen wie bei den Spielkarten (großes Logo) hinweise als Button darunter

3. Falls bei SDS die Canva-Vorlage fehlt Thorsten/Anna anfragen

4. Reiter vom Spielkarten-Leitfaden einbauen:

  • Hinweise zu Illustrator
  • Was tun wenn keine Profisoftware vorhanden ist

3  Layout und Gestaltung

  • Innenabstand: Zwischen wichtigen Elementen und Stanzkontur mind. 3 mm
  • Verdeckte Klebeflächen: Keine sichtbaren Elemente auf Klebeflächen stellen
  • Hintergrundelemente: bitte 3 mm über die Faltschachtel-Stanzkontur setzen.
  • Stanzkontur-Ebene: Die in der Vorlage enthaltene Stanzkontur-Ebene VOR der Erstellung der Druckdaten (PDFs) zwingend ausblenden bzw. bei Verwendung von Illustrator diese Ebene komplett löschen.
  • Frontfläche und Seitenschenkel: sollten nahtlos ineinander übergehen. So vermeiden Sie „Blitzer“ im Druck. Bei unterschiedlicher Gestaltung sollte die Frontfläche zumindest 1 mm in die Schenkel hineinragen.
  • Kanten der Box: Da die Kanten später am meisten durch Stoßen und Schieben der Box beansprucht werden, empfiehlt es sich, diese möglichst hell zu gestalten. So fallen mögliche Kratzer o.ä. weniger auf.
  • Minimale Stichstärken
    • positive Linien: 0,5 pt (0,18 mm)
    • negative Linien: 0,7 pt (0,25 mm)

Text ergänzen:

  • Minimale Stichstärken
    • positive Linien: 0,5 pt (0,18 mm)
    • negative Linien: 0,7 pt (0,25 mm)

Die REiter rechts können alle raus

4  Bilder und Auflösung

  • Bildformat:  JPG oder TIFF
  • Bilder: 300 dpi
  • Strichgrafiken: 1200 dpi

  • Die Auflösung von 1200 dpi empfehlen wir für Strichbilder wie Texte mit geringer Schriftgröße oder filigraneren Bildmotiven wie Zeichnungen, denn diese haben keine fließenden Übergänge, sondern harte Farbkanten. Eine geringere Auflösung kann bei derlei Motiven den sogenannten „Sägezahneffekt“ erzeugen.

  • Wenn Sie viele Vektoren in den Druckdaten haben, wandeln Sie diese bitte möglichst vorab in Bilder um, da zu viele Vektoren im Druck zu Probleme führen können. Wir empfehlen Ihnen z.B. den Hintergrund als Bild umgerechnet einzufügen. Schrift und wichtige Elemente können darüber auch als Vektoren (Pfade) platziert werden.
  • Sofern Bilder zwingend als Vektorgrafiken in der Software platziert werden sollen, sichern Sie diese in Adobe Illustrator als .ai oder .eps.

Die Inhalte und Reiter identisch zu diesem Punkt bei dem Spielkartenleitfaden einsetzen.

5  Farben

  • Farbmodus: CMYK
  • Ausnahme Online-Bestellung: JPG-Upload in RGB-Farbmodus
  • Farbdeckung: maximal 300%

  • sind im Offsetdruck prinzipiell möglich, aber VOR der Beauftragung mit Ihrer Auftragsansprechpartnerin abzustimmen. Ggf. entstehen damit höhere Kosten.

  • Schriften unter 16 pt, Vektoren und Linien unter 1 pt: rein-schwarz, also 100% schwarz (0% Cyan, 0% Magenta, 0% Yellow, 100% Key)

  • Schriften unter 16 pt, Vektoren und Linien unter 1 pt: rein-schwarz mit prozentualer Abschwächung, je nach gewünschtem Grauton
  • Flächen und größere Schriften etc.: Mischung aus CMYK-Farben. Ein aus 4 Farben zusammengesetzter Grauton bringt eine ruhigere Flächendarstellung. Die Farbfläche wird so durch eine höhere Anzahl an Rasterpunkten feiner dargestellt. Dies ist am bestem mit einem kalibrierten Monitor und einem Proof abzustimmen. Beispiel: 98% Schwarz 91% Cyan 61% Magenta 48% Yellow

Kompletten Bereich von Spielkarten übernehmen

6  Schriften

  • Schriftgröße: mind. 6 pt
  • Negative Schriften: mind. 7 pt

  • In 100% reinem Schwarz anlegen und auf „überdrucken“ stellen.

  • Schriften sollten in der Datei immer vollständig eingebettet sein.

Kompletten Bereich von Spielkarten übernehmen

7  Pflichtangaben

  • Generell: Verantwortlich für die rechtliche Kennzeichnung sind Sie als Herausgeber bzw. Inverkehrbringer. MeinSpiel GmbH & Co. KG bietet hierbei keine Rechtsberatung an und übernimmt für etwaige Ansprüche Dritter keine Haftung.
  • Nach der Verordnung über die Sicherheit von Spielzeug (2. GPSGV) sowie der EU-Produktsicherheitsverordnung (GRSR) bzw. dem Produktsicherheitsgesetz (ProdSG) gibt es einige rechtlich relevante Aspekte, die Sie bei der Gestaltung Ihres Spieles beachten sollten.
  • a.) Kennzeichnung durch MeinSpiel - Bei allen Spielen, die direkt über unseren Online-Shop (bis 100 Spiele) gekauft werden, erfolgt die Produktkennzeichnung durch MeinSpiel auf einer Zusatzkarte bzw. auf der Schachtel. Ausnahme: Bei 100%ig individuell gestalteten Schachteln muss die Kennzeichnung vom Besteller vorgenommen werden.
  • b.) Kennzeichnung durch den Besteller - Bei allen weitere Spiele und Verpackungen, die z.B. auf Basis eines individuellen Angebots über unser Großauflagenteam bestellt werden, erfolgt die Kennzeichnung durch den Besteller. Ausnahme: Spielkartenklassiker (Skat etc.) mit individueller Rückseite in Klarsicht-Etuis - Hier erfolgt eine Kennzeichnung durch uns mit den Daten des Bestellers auf der obersten Karte.

So könnten Ihre Pflichtangaben aussehen

  • Grundsätzlich müssen nach den o.g. Rechtstexten Verbraucherprodukte mit Namen, Elektronischer Adresse (Email-Adresse oder Webseite auf der es ein Kontaktformular gibt) und zustellfähiger Adresse des Herstellers oder Vertreibers innerhalb der EU gekennzeichnet sein.
  • Als Hersteller gilt jede natürliche oder juristische Person, die ein Produkt herstellt, entwickeln oder herstellen lässt und dieses Produkt unter ihrem eigenen Namen oder ihrer eigenen Marke in Verkehr bringt. Das heißt:
    • Ihre Post- und Elektronische Adresse (Email-Adresse oder Webseite auf der es ein Kontaktformular gibt), bzw. die Adressen Ihres Kunden sind auf dem Produkt nach außen sichtbar anzubringen. Bitte bringen Sie daher auf der Verpackung Ihres Spiels die gesetzlichen Pflichtangaben an. Bei Spielen ohne Verpackung oder im Klarsicht-Etui sind die Angaben auf der ersten Vorderseite oder auf der letzten Rückseite zu setzen.

  • Das CE-Zeichen muss eine Mindesthöhe von 5 mm haben.
  • Sie finden das CE-Zeichen zum Download in verschiedenen Formaten und zulässigen Farben
Wann muss das CE-Zeichen eingesetzt werden?
  • Das CE-Zeichen muss eingesetzt werden, wenn das Produkt unter die Definition „Spielzeug“ fällt und damit für Kinder bis zu 14 Jahren bestimmt ist. Zitat Spielzeugrichtlinie (2009/48/EG): „Als Spielzeuge gelten (…) alle Erzeugnisse, die dazu gestaltet oder offensichtlich bestimmt sind, von Kindern im Alter bis zu 14 Jahren verwendet zu werden.“ Unerheblich ist dabei, ob das Produkt für den Verkauf bestimmt ist oder als kostenloses Give-away verteilt wird.
  • Daraus folgt: Ist Ihr Produkt für Kinder bis zu 14 Jahren bestimmt, dann muss es gleichzeitig CE-konform sein.
  • Die MeinSpiel-Standard-Produkte, die in unserem Preis-Kalkulator abrufbar sind, entsprechen den CE-Richtlinien. Handelt es sich bei Ihrem Produkt um eine Sonderausstattung (z.B. spezielle Verpackung), dann klären Sie bitte die CE-Konformität vorab mit Ihrer Auftragsbetreuerin.
Wann darf das CE-Zeichen nicht eingesetzt werden?
  • Ist Ihr Produkt nicht für Kinder bis zu 14 Jahren bestimmt, dann darf es kein CE-Zeichen tragen, weil es nicht mehr unter die Spielzeugrichtlinie fällt. Dies wäre ansonsten rechtswidrig.
Alle „Spielzeuge“ müssen von außen sichtbar folgende Angaben enthalten:
      • Herstellerkennzeichung
      • Serienummer
      • CE-Zeichen

  • Zusätzlich muss jedes Verbraucherprodukt von außen sichtbar durch eine Seriennummer eindeutig identifiziert werden können.
  • Nehmen Sie dazu idealerweise die MeinSpiel-Auftragsnummer.
  • Ansonsten können Sie auch den EAN-Code des Produktes (bei der Firma GS1 Germany zu beantragen) oder eine andere interne Seriennummer wählen, die mit jeder neuen Beauftragung variieren muss.

Haben Sie Ihr Spiel mit unserem Online-Konfigurator (im Online-Shop) erstellt, finden Sie hier eine Anleitung, wie Sie dort die Pflichtangaben ins Spiel einsetzen.

  • Beim Einsatz von bestehenden Spielnamen für das eigene individuelle Spiel empfehlen wir, im Vorfeld immer die genauen Rechte zu klären. Denn in den meisten Fällen sind bestehende Spielnamen geschützt.Prominente Beispiele:
    • Memory (Unser Tipp: Nennen Sie Ihr Spiel „Memo“)
    • UNO (Unser Tipp: Nutzen Sie unser „Meino„)
    • Mensch, ärgere Dich nicht (Auch hier lassen sich je nach Projekt individuelle und kreative Namen finden)
    Daneben gibt es Spiele, bei denen zwar die Nutzung des Namens i.d.R. okay ist, wobei jedoch der Spiele-Erfinder oder -Herausgeber eine korrekte Nennung im Spiel fordert, zum Beispiel beim Planning Poker. Sind Sie sich bei Ihrem Spiel also nicht 100% sicher, recherchieren Sie möglichst genau die rechtliche Lage, und/oder fragen Sie direkt beim Herausgeber nach.

  • Bei Artikeln, die Kleinteile beinhalten, die zum Beispiel von Kindern verschluckt werden könnten, muss ein Warnhinweis aufgebracht werden:

„Achtung! Für Kinder unter 36 Monaten nicht geeignet. Enthält Kleinteile, die verschluckt werden können.“

Achtung: Bei der Gestaltung des Warnzeichens müssen folgende Punkte eingehalten werden:

  • Kreis mit Durchstreichung: rot
  • Hintergrund: weiß
  • Altersbereich und Gesicht: schwarz
  • Durchmessers: mind. 20 mm, sofern verfügbare Fläche nicht zu klein, Durchmesser von 10 mm darf nicht unterschritten werden.
  • Piktogrammnur zur Angabe „0 bis 3 Jahre“ vorgesehen (nicht für Warnhinweise für andere Altersgruppen)
  • Warnhinweise müssen durch Hinweis auf besondere Gefahren ergänzt werden (kann auch aus der Gebrauchsanweisung hervorgehen), z.B. „verschluckbare Kleinteile“, „scharfe Spitzen“, …

Möchten Sie Ihr Spiel ohne die Pflichtangaben drucken lassen, so benötigen wir von Ihnen dazu eine Bestätigungsmail mit folgendem Wortlaut:

  • Erklärung zur CE- und Anbieterkennzeichnung / Betrifft Auftrag: (xxxxx) Hiermit erkläre ich, dass ich beim Druck des o.g. Auftrags auf einzelne oder alle Elemente der CE- und Anbieterkennzeichnung verzichte. Ich bin im Vorfeld von der MeinSpiel GmbH & Co. KG über die Kennzeichnungspflichten informiert worden und übernehme daher auch das entsprechende Haftungsrisiko.

Kompletten Bereich von Spielkarten übernehmen

8  Druckdaten

8.1  Online-Bestellungen bis 100 Stück

Option 1: Bestellungen aus Online-Konfigurator (PDF)
  • PDF-Version: PDF/X-1a:2001 - Kompatibilität: Acrobat 4 (PDF 1.3) - (für Online-Bestellungen auf MeinSpiel.de)
  • Farbstandard: Coated Fogra 39 oder ISO-coated v2 300% ECI (ist im Fogra-Profil enthalten)
  • Dateigröße: max. 200 MB (beide Dateien zusammen)

  • Jeweils ein PDF-Dokument des Deckels (Bodenteil ist weiß)
  • Beim Export zum Druck PDF bitte KEINE Druckmarken wie Schnittmarken, Passermarken, Farbkontrollstreifen & Seiteninformationen auswählen.

  • Um Ihre Spieldaten als PDF hochzuladen, wählen Sie beim Betreten des jeweiligen Konfigurators direkt die Option “PDF hochladen”. Der PDF-Upload ist nur bei bestimmten Spielen möglich.

  • Beim Hochladen eines (CMYK)-PDFs wird das Dokument nur für die Bildschirmansicht in einzelne Bilder zerlegt und in RGB umgerechnet. Hierbei kann es zu extremen Farbabweichungen in der Darstellung kommen.
  • Der Druck erfolgt allerdings auf Basis der hochgeladenen CMYK-PDFs und (sofern diese korrekt angelegt sind) ohne die Farbabweichungen.

Option 2: Bestellungen aus Online-Konfigurator (JPEG)
  • Wenn Sie keine geeignete Software zum Erstellen von Druck-PDFs haben, können Sie Ihre Spielmotive je Karte auch als JPEGs oder PNGs hochladen.

  • Farbraum: RGB
  • JPEG/PNG ohne Komprimierung erzeugen
  • Sie benötigen für jedes Motiv ein JPEG/PNG

Benennen der Dateien
  • Wir empfehlen zur besseren Orientierung die Dateien nach Ihrer Position im Spiel zu nummerieren. z.B. Vorderseite-01.jpg
Upload der Dateien
  • Um Ihre Spieldaten als JPG/PNG hochzuladen, wählen Sie beim Betreten des jeweiligen Konfigurators direkt die Option “JPG hochladen” (siehe Abbildung). Der JPG-Upload fertig gestalteter Karten ist nur bei ausgewählten Spielen möglich.
  • Laden Sie Ihre Motive einzeln oder gebündelt hoch und weisen Sie den entsprechenden Karten im Konfigurator zu.
  • In einigen Konfiguratoren können Sie über den Haken bei „Motiv von vorheriger Karten übernehmen“ bei identischen Kartenseiten den Upload vereinfachen. Standardmäßig ist bei den Rückseiten der Haken ab der zweiten Karte gesetzt, so dass Sie nur ein Rückseitenmotiv auf die Rückseite der ersten Karten laden zu brauchen. Dieses wird dann auf alle anderen Rückseiten übernommen. Durch Entfernen der Haken können Sie diese Übernahme unterbrechen.

8.1. und 8.2 wie bei Spielkarten übernehmen



Bei 8.1: (PDF)

  • Anpassungen bei den Reitern:
    • Aufbau PDF-Datei RAUS

Bei 8.2. (JPG:)

  • Text am Anfang anpassen:

Statt:
Wenn Sie keine geeignete Software zum Erstellen von professioneller Druck-PDFs haben oder bei Ihrem Programm nicht die geforderten PDF-Vorgaben einstellen können, so können Sie Ihre Spielmotive je Karte auch als JPGs oder PNGs hochladen.

Besser:

Sofern Sie unseren Online-Konfigurator zur Spielerstellung nutzen, können Sie aus technischen Gründen ihre individuelle Box nicht als PDF sondern nur als JPG oder PNG übermitteln.



  • REITER: Wie erfolgt der Upload ==> Bitte erkläre Du kurz das neue Vorgehen oder linke auf den gerade von dir erstellten Blogbeitrag zur „100%ig individuellen Verpackung“ in der neuen Designauswahl



Bei der SDS, die es erst ab 100 stück gibt, den part mi dem JPG/PNG rauslassen.

8.2  Bestellungen per individuellem Angebot

  • PDF-Version:
    • PDF/X-4 (Empfehlung)
    • Falls mit Ihrer Grafik-Software nicht machbar, sind auch folgende Versionen möglich:
      • PDF/X-1A
      • PDF/X-3
      • PDF 1.7 (wenn je Seite alles auf ein Bild reduziert ist)
  • Farbstandard:
    • Wir drucken nach Standard-ISO-Coated v2 300 % ECI. Sollten Sie keine oder andere Profile eingebettet haben, kann es bei der Konvertierung in das ISO-Coated v2 300 % ECI-Profil zu Farbabweichungen kommen.
    • Download Farbprofil
  • Sie sind sich nicht 100% sicher, welches Verfahren für Ihre Produktion zum Einsatz kommt?
    Bitte fragen Sie im Zweifel vor der PDF-Erstellung unser Team, welche konkrete PDF-Einstellung für Ihr Projekt relevant ist, damit es in Ihrem Auftrag möglichst komplikationsfrei läuft.

  • Jeweils ein PDF-Dokument des Deckels (Bodenteil ist weiß)
  • Beim Export zum Druck PDF bitte KEINE Druckmarken wie Schnittmarken, Passermarken, Farbkontrollstreifen & Seiteninformationen auswählen.

Übertragen der Dateien
  • Im Auftrag erhalten Sie einen auftragsspezifischen Upload-Link.
  • Dort können Sie Ihre Druckdaten aller Produkt-Komponenten hochladen.
  • Anschließend durchlaufen die Druckdaten einen automatischen Check, dessen Ergebnis Sie per Email erhalten.

Grafikservice

Sie benötigen Unterstützung bei der grafischen Gestaltung Ihres Spiels? Nutzen Sie unseren Grafikservice.

Unsere professionelle Grafikerin kann Sie bei der Umsetzung Ihres individuellen Spiels zuverlässig unterstützen.

Neben der kreativen Gestaltung legt sie Ihre Druckmotive in Adobe InDesign korrekt an, so dass Sie druckfähige PDF-Dateien nach den MeinSpiel Richtlinien erhalten.

Die Kosten richten sich nach dem Umfang der erforderlichen Arbeiten. Hier finden Sie dazu einige Preisbeispiele.
